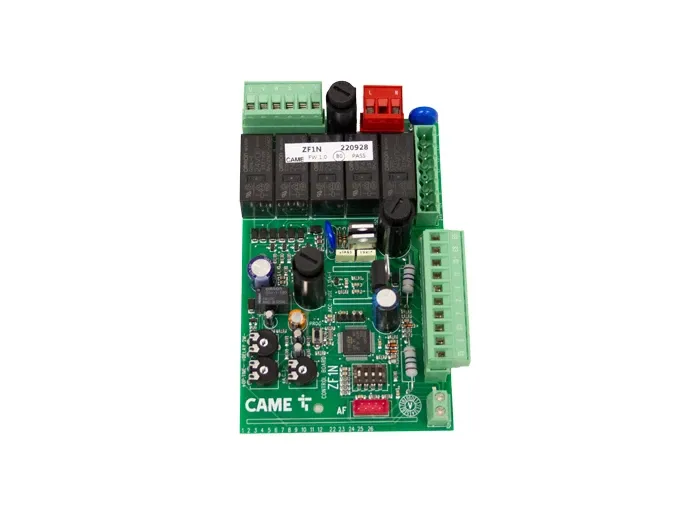

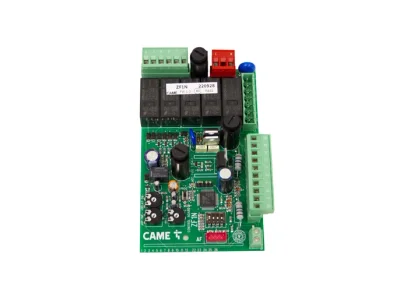

3199ZL160 Плата блока управления предназначена для работы с одним приводом серии FLEX постоянного тока напряжением 24 В и мощностью до 48Вт. Блок управления разработан и произведён фирмой САМЕ S.p.A. в соответствие с требованиями безопасности. Класс защиты IP54. Корпус выполнен из ABS-пластика. Блок управления питается напряжением ~220В, которое подаётся на контакты L1-L2 и защищён на входе предохранителем 3,15А. Общая потребляемая мощность аксессуаров, питающихся напряжением 24В не должна превышать 40Вт. Блок управления содержит амперометрический датчик, контролирующий усилие, развиваемое приводом как при открытии, так и при закрытии створки. Если усилие превышает предустановленный уровень (например при наезде створки на препятствие), то движение привода прекращается.

Безопасность:

Фотоэлементы безопасности могут быть подключены для выполнения следующих функций :

-Открывание в режиме закрывания (2-С1). Если фотоэлементами обнаружено препятствие при закрывании ворот, блок управления автоматически изменяет направление их движения (ворота открываются).

-Стоп (1-2). Остановка движения ворот. Для открывания/закрывания ворот после команды Стоп необходимо подать команду кнопкой управления или с помощью брелка-передатчика.

Принадлежности:

-Электрозамок 12В (2-ES).

-Лампа индикатор Ворота открыты (3Вт.). Лампа включается при открытии ворот и выключается только при полностью закрытых воротах. Подключается к контактам 10-5.

-Система аварийного питания LB54. Автоматически включается при пропадании основного питания. При восстановлении основного питания автоматически выполняется подзарядка аккумуляторов.

Встроенные функции:

-Автоматическое закрывание . Таймер автоматического закрывания автоматически включается в конце цикла открывания . Время работы таймера регулируется на блоке управления . Работа таймера прерывается при срабатывании какой-либо системы безопасности . Таймер выключается при поступлении команды Стоп или выключении питания.

-Присутствие оператора. Створка двигается только при нажатой и удерживаемой кнопке управления.

-Молоток. Функция, облегчающая открывание электрозамка (при поступлении команды Открыть ворота сначала закрываются и давят на упор, облегчая открывание электрозамка, подключенного к контактам 2-ЕS). Функция активна если ворота закрыты и закончилась выдержка времени работы или при первой команде после подачи питания на блок управления.

Регулировки:

- Время автоматического закрывания;

- Время работы.
