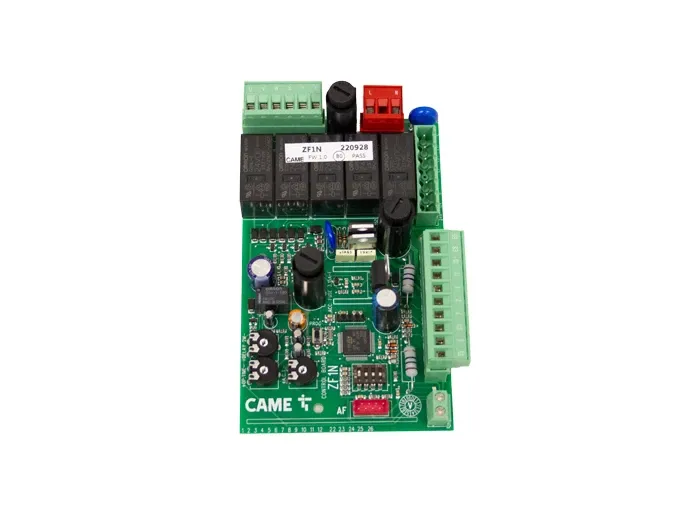

Плата блока управления CAME 3199ZF1 88001-0067 предназначена для управления приводами переменным напряжением 220В, мощностью до 320Вт. Питание блока управления осуществляется от сети переменного тока 220В, 50Гц. Блок управления разработан для управления двумя приводами FAST, KRONO, ATI, FERNI. Блок управления питается напряжением -220В, которое подается на контакты L1-L2, и защищен по входу двумя предохранителями 5А. Токопотребляющие принадлежности, подключаемые к 24В выходу блока управления, и системы управления защищены предохранителем 1А . Общая потребляемая мощность принадлежностей не должна превышать 20 Вт.

Безопасность:

Фотоэлементы безопасности могут быть подключены для выполнения следующих функций :

-Открывание в режиме закрывания (2-С1). Если фотоэлементами обнаружено препятствие при закрывании ворот, блок управления автоматически изменяет направление их движения (ворота открываются).

-Стоп (1-2). Остановка движения ворот. Для открывания/закрывания ворот после команды Стоп необходимо подать команду кнопкой управления или с помощью брелка-передатчика.

Принадлежности , подключаемые к блоку управления:

-Электромеханический замок 12В (ES-ES).

-Сигнальная лампа (W-E1) (включается при движении ворот) с возможностью предварительного включения.

-Плата радиоприемника команд управления AF.

Встроенные функции:

-Автоматическое закрывание . Таймер автоматического закрывания автоматически включается в конце цикла открывания . Время работы таймера регулируется на блоке управления . Работа таймера прерывается при срабатывании какой-либо системы безопасности . Таймер выключается при поступлении команды Стоп или выключении питания.

-Присутствие оператора . Ворота двигаются только при нажатой и удерживаемой кнопке управления (радиоуправление не работает) Выбор команд пошагового управления : Открыть-Закрыть. Открыть-Стоп-Закрыть-Стоп.

Регулировки:

ТСА - Регулировка времени автоматического закрывания (1-120 с)

TL - Регулировка времени работы (0-50 с)

TR2M - Время задержки второго привода при закрывании (О-15с).
