| Производитель | DoorHan |
ПРЕИМУЩЕСТВА
СООТВЕТСТВИЕ ГОСТ
- Конструкция ворот полностью соответствует государственному стандарту ГОСТ 31174-2017, «Ворота металлические».
ТЕПЛОЭФФЕКТИВНОСТЬ
- Отсутствие мостика холода сэндвич-панели, герметизация по всему контуру за счет уплотнений, профили полотна с терморазделением гарантируют максимальную теплоэффективность ворот.
УНИВЕРСАЛЬНОСТЬ ПРИМЕНЕНИЯ
- Многообразие типов подъема ворот позволяет монтировать их в помещениях с любой геометрией внутреннего пространства.
БЕЗОПАСНОСТЬ
- Системы защиты от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях.
УВЕЛИЧЕННЫЙ СРОК ЭКСПЛУАТАЦИИ
- Отработанная годами конструкция и запас прочности комплектующих гарантируют длительный срок эксплуатации.

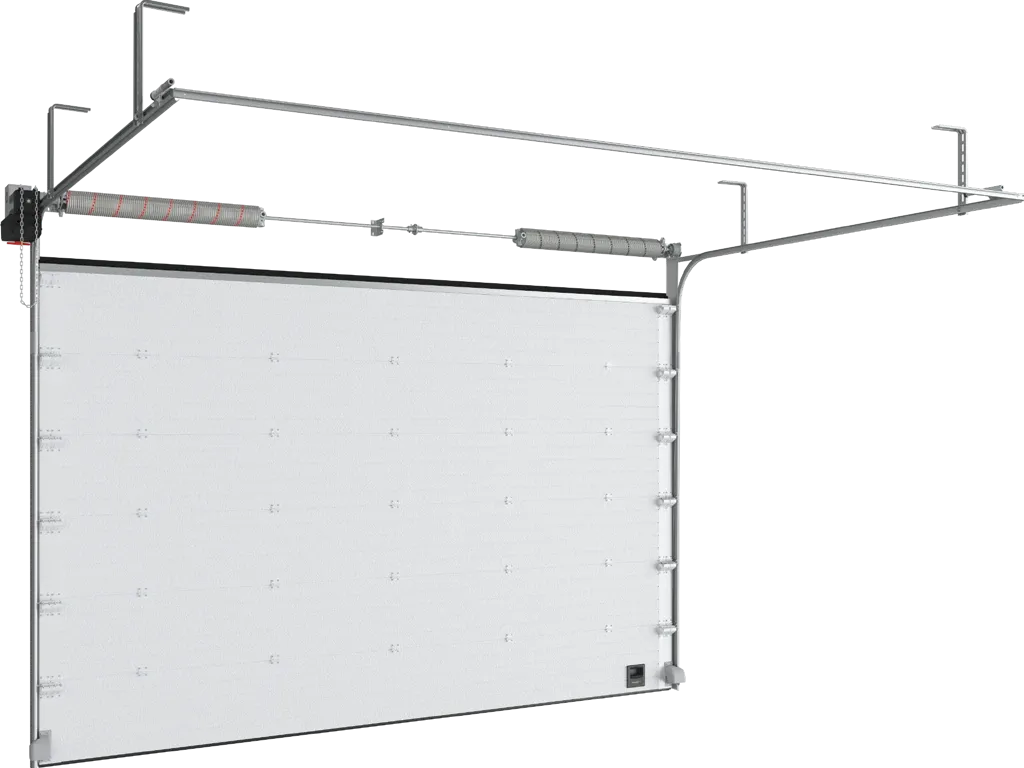

КОНСТРУКЦИЯ
1. Вертикальная направляющая
2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Усиливающий дельта-профиль
13. Устройство защиты от разрыва троса
14. Сэндвич-панель
15. Внутренняя петля
16. Нижний профиль и уплотнитель
17. Уплотнитель боковой
18. Верхний профиль
19. Верхний уплотнитель
20. Боковая крышка для панелей с отверстиями для крепления
21. Ручка «ступенька»
22. Пружинный амортизатор
23. Кронштейн крепления к потолку
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
Н — высота проема (расстояние от пола до верха проема);
В — ширина проема (расстояние от левого края до правого края проема);
h — притолоки (расстояние от верха проема до потолка), min 100 мм.;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
