| Количество зон прохода | Однопроходной |
| Электропитание | 24 В |
| Функционал | Тумбовый турникет |
| Встроенный картоприемник | Нет |
| Влагозащита | IP55 |
| Ширина зоны прохода | 560 мм |
| Количество считывателей | Нет |
| Производитель | PERCo |

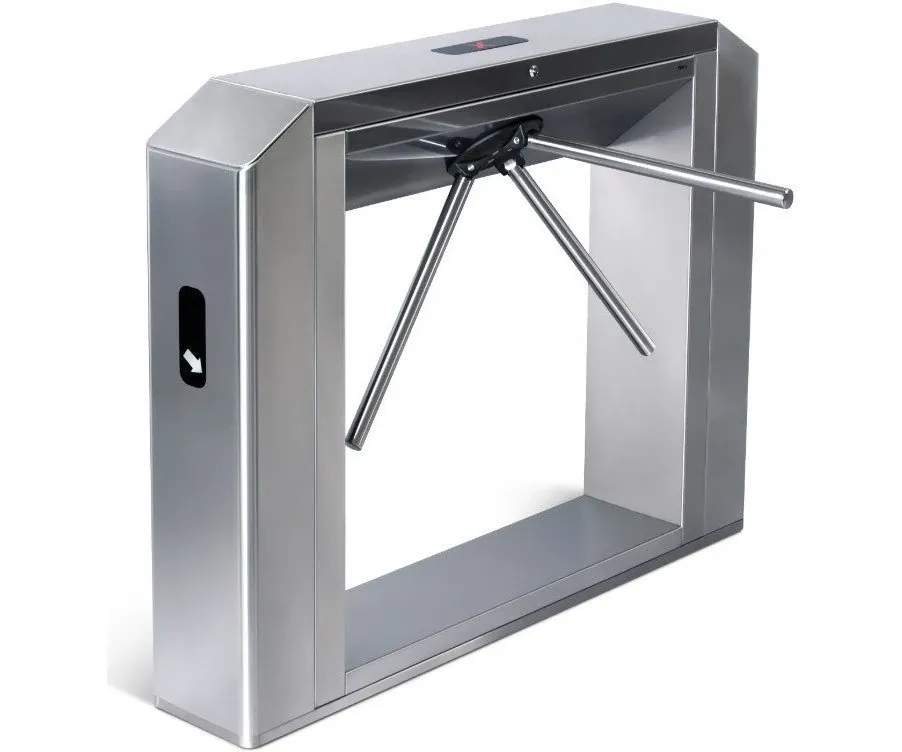

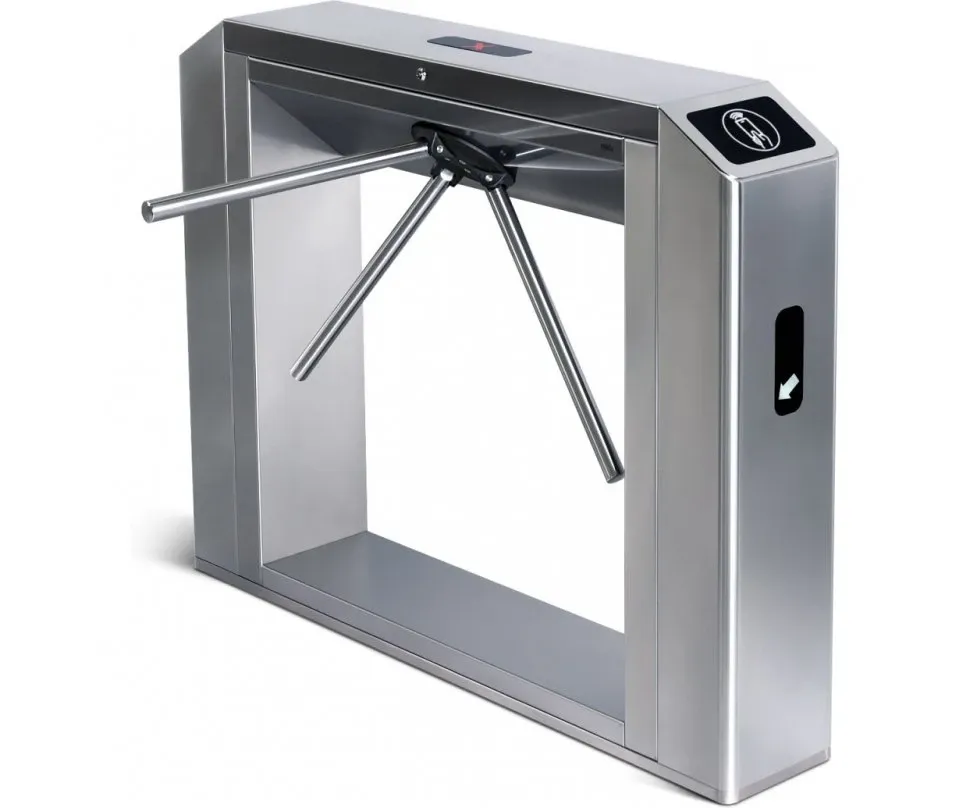

PERCo-TTD-10AP тумбовый турникет трипод; со встроенным монетоприемником; напольный; автоматические планки «Антипаника»; ширина перекрываемого прохода 560 мм; пропускная способность: в режиме однократного прохода 30 чел./мин., в режиме свободного прохода 60 чел./мин.; рабочая температура от +1°C до +55°C; напряжение питания турникета - 12B постоянного тока; потребляемый ток не более - 7А; габаритные размеры: 1361х750х1024 мм; корпус из нержавеющей стали; пульт дистанционного управления в комплекте; (крышка приобретается отдельно).
Схема соединений турникета PERCo-TTD-10AP
| 1 | основная стойка; |
| 2 | крышка в сборе; |
| 3 | кронштейн контроллера; |
| 4 | плата управления; |
| 5 | узел вращения; |
| 6 | боковой модуль стандартный левый; |
| 7 | боковой модуль стандартный правый; |
| 8 | боковой модуль с картоприемником; |
| 9 | боковой модуль с монетоприемником; |
| 10 | плата индикации бокового модуля; |
| 11 | механизм картоприемника; |
| 12 | монетоприемник; |
| 13 | узел датчика заполнения; |
| 14 | счетчик проходов; |
| 15 | пульт ДУ; |
Управление турникетом
Управлять турникетом PERCo-TTD-10AP можно либо от пульта ДУ (входит в комплект поставки), либо от устройства радиоуправления, либо от контроллера СКУД. Управление турникетом осуществляется подачей на контакты Unlock A, Stop и Unlock B сигнала низкого уровня относительно контакта GND. Реакция турникета на эти сигналы зависит от выбранного перемычкой J1 режима управления турникетом.
Импульсный режим управления – при подаче импульса на вход Unlock A/B турникет разблокируется для однократного прохода в выбранном направлении; время ожидания прохода не зависит от длительности управляющего импульса и составляет 5 сек.; подача импульса на вход Stop блокирует оба направления прохода; одновременная подача импульсов на входы Unlock A/B и Stop переводит турникет в режим работы «Свободный проход» в выбранном направлении. Импульсный режим рекомендуется использовать при управлении от пульта ДУ или устройства радиоуправления. Изменить ориентацию пульта относительно установки турникета (если по месту установки турникет обращен к оператору не лицевой, а тыльной стороной) можно, поменяв местами провода от пульта управления, подключаемые на контакты Unlock A и Unlock B, а также Led A и Led B соответственно.
Потенциальный режим управления – при подаче управляющего сигнала на вход Unlock A/B турникет остается разблокированным в выбранном направлении в течение всего времени удержания сигнала; подача управляющего сигнала на вход Stop блокирует оба направления прохода турникета независимо от сигналов на входах Unlock A/B. Потенциальный режим рекомендуется использовать при управлении от контроллера СКУД.
Вне зависимости от выбранного режима управления, при повороте преграждающих планок турникета в одном или другом направлении формируются сигналы прохода – соответственно PASS A или PASS B. Эти сигналы могут информировать контроллер СКУД о факте прохода. Аварийное открытие прохода турникета осуществляется снятием с контакта Fire Alarm сигнала низкого уровня относительно контакта GND.
